近年來，智能溫室領域取得了重大進展，特別是在應用計算機視覺和機器人技術為花朵授粉方面。機器人授粉具有多種優勢，包括通過人工番茄授粉減少勞動力需求和保存昂貴的花粉。然而，以往的研究主要集中在番茄花的標記和檢測上。因此，本研究的目標是開發一種專門針對機器人授粉時，一同標記、訓練和檢測番茄花的綜合方法。為此，我們采用了遷移學習技術，利用著名的模型，即 YOLOv5 和最近推出的 YOLOv8，進行番茄花檢測。使用相同的圖像數據集對這兩個模型的性能進行了評估，并根據它們的平均精度（AP）得分進行比較，以確定哪個模型更優。結果表明，YOLOv8 在番茄花和芽的檢測中取得了 92.6% 的較高平均精度 (mAP)，優于 YOLOv5 的 91.2%。值得注意的是，YOLOv8 在檢測過程中將 1920 × 1080 像素的圖像大小調整為 640 × 640 像素時，推理速度也達到了 0.7 毫秒。圖像數據集是在早晨和傍晚采集的，以盡量減少光照條件對檢測模型的影響。這些發現凸顯了 YOLOv8 在實時檢測番茄花朵和花蕾方面的潛力，有助于進一步評估花朵盛開的高峰期，并促進機器人授粉。在機器人授粉方面，本研究還側重于在 3P2R 門式機器人上部署所提出的檢測模型。研究介紹了龍門機器人的運動學模型和改進電路。在授粉過程中，采用了基于位置的視覺伺服方法來接近檢測到的花朵。在實驗室環境中的非聚類和聚類植物環境中，驗證了所提出的視覺伺服方法的有效性。此外，這項研究還為溫室系統領域的專家提供了寶貴的理論和實踐見解，特別是在利用計算機視覺設計花朵檢測算法以及將其應用于溫室機器人系統方面。

圖1 （a）番茄植物花的結構 （b）昆蟲（蜜蜂）授粉 （c）人工（振動牙刷）授粉。

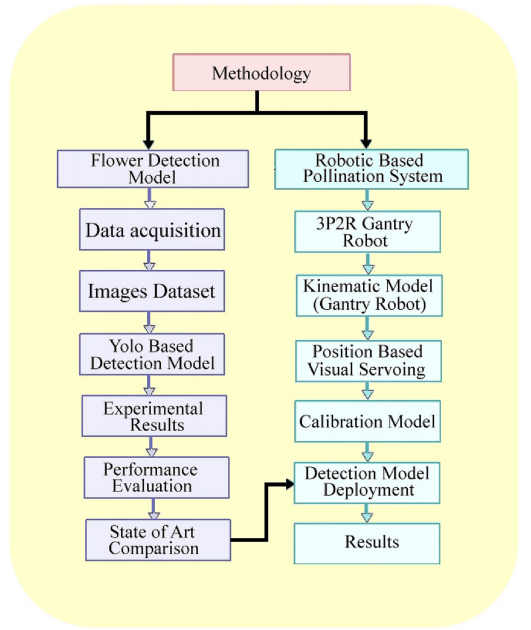

圖2 方法流程圖。

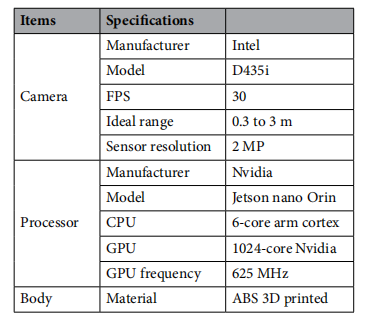

表1 數據采集設備規格。

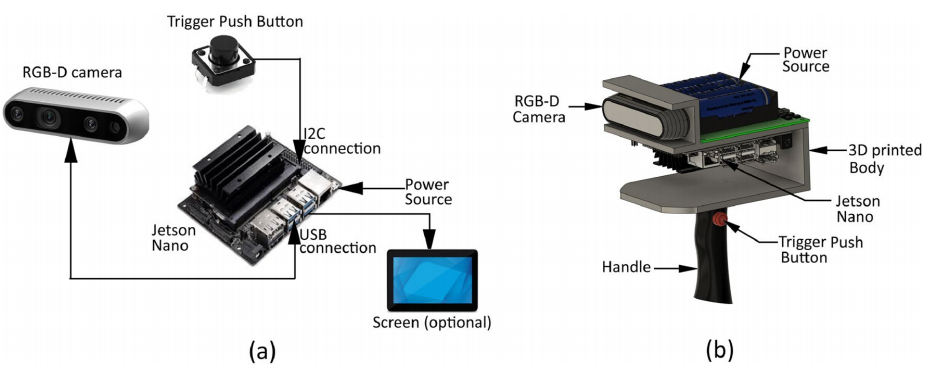

圖3 數據采集裝置 （a）示意圖 （b）裝置的三維模型。

圖4 在溫室中獲取的番茄花圖像示例。

圖5 番茄花的標簽示例。花朵用紅色矩形標注為 “花朵”，花蕾用粉色矩形標注為 “花蕾”。

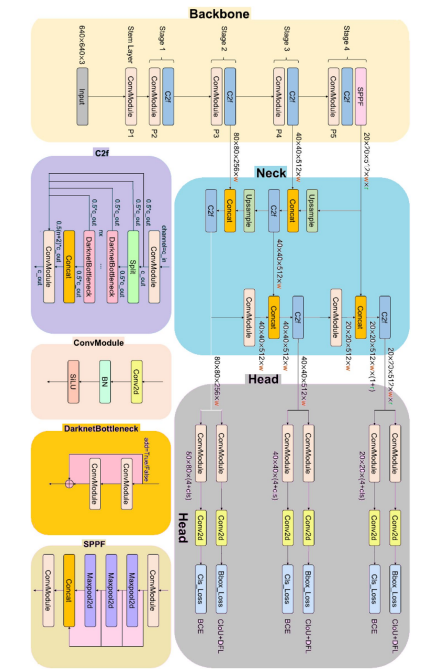

圖6 YOLOv8 模型架構詳圖。Backbone、Neck和Head是模型的三個部分，C2f、ConvModule、DarknetBottleneck 和 SPPF 是模塊。

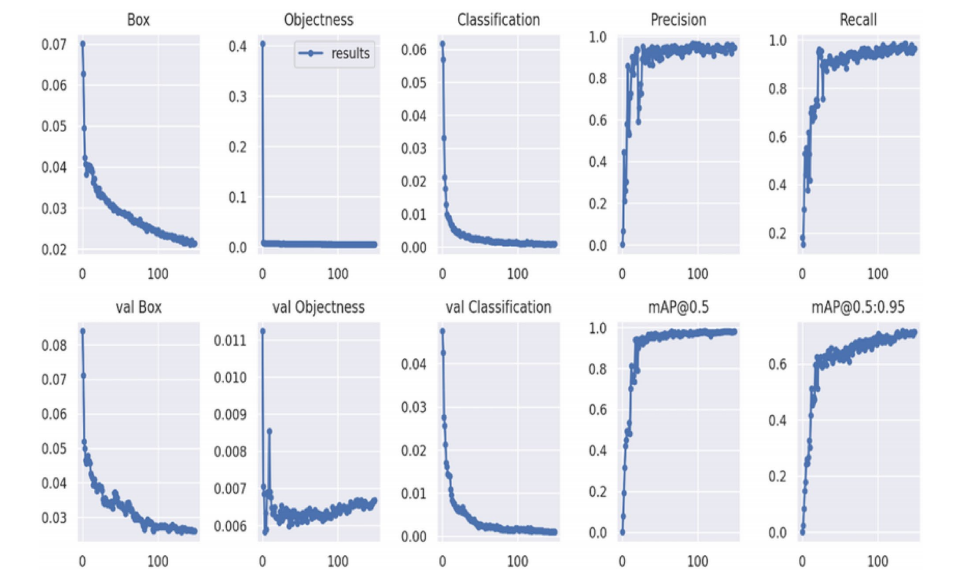

圖7 綜合評估指標展示了模型在各項關鍵任務中的表現。

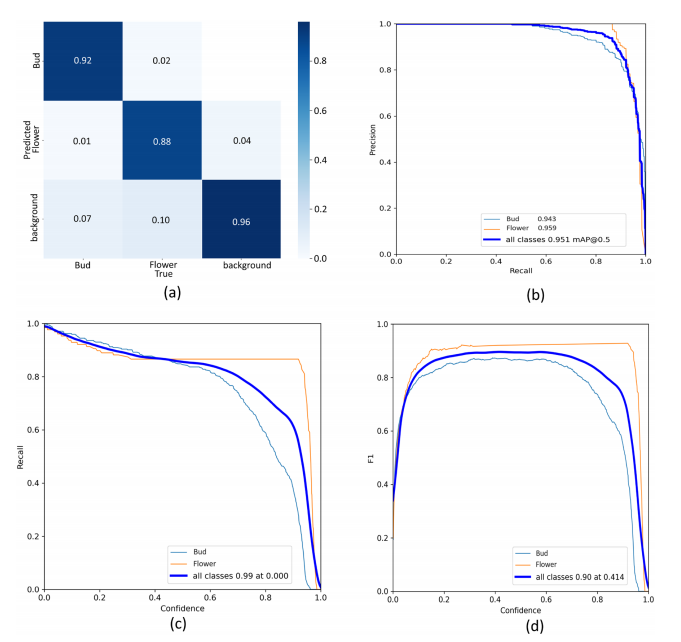

圖8 性能參數 （a）混淆矩陣 （b）精確度-召回曲線 （c）召回-置信度曲線 （d）F1 分?jǐn)?shù)曲線。

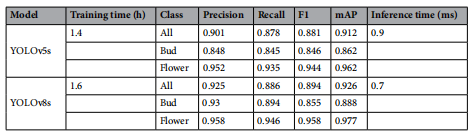

表2 YOLOv5s 和 YOLOv8s 驗證的指標結果。

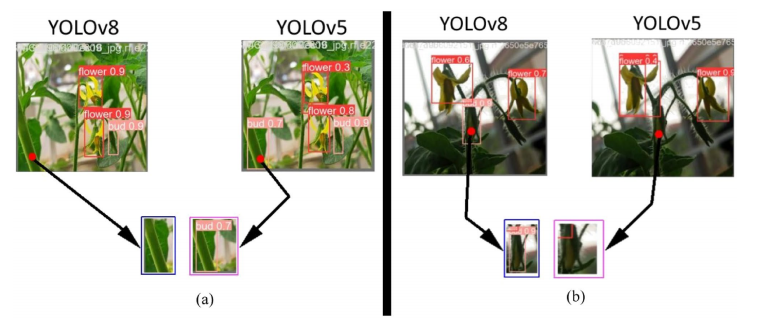

圖9 YOLOv8s 和 YOLOv5s 模型檢測到的番茄花和芽圖像示例。（a）YOLOv5s 將植物莖誤檢測為花蕾

（b）YOLOv5s 未檢測到花蕾，YOLOv5s 檢測花朵時畫出了兩個邊界框。

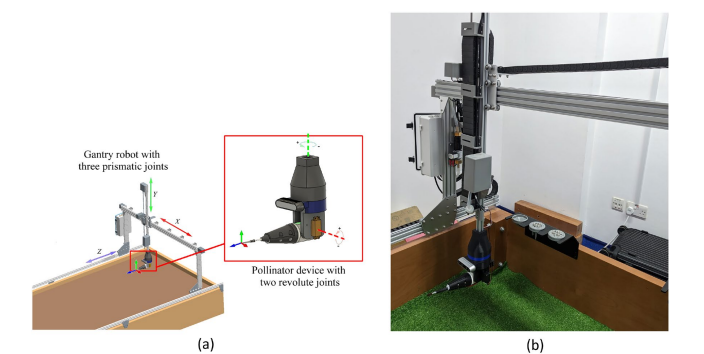

圖10 帶授粉系統的 3P2R 龍門機器人 （a）CAD 模型 （b）原型模型。

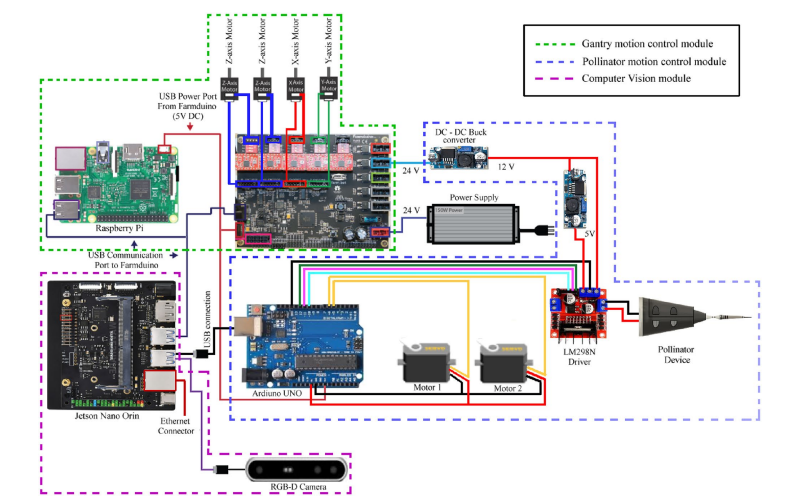

圖11 3P2R龍門機器人電路圖。

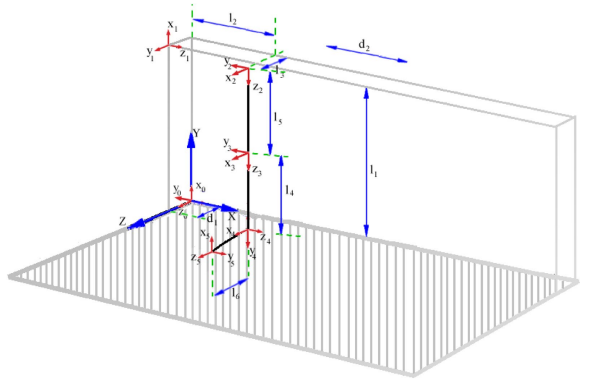

圖12 龍門機器人的笛卡爾系統。

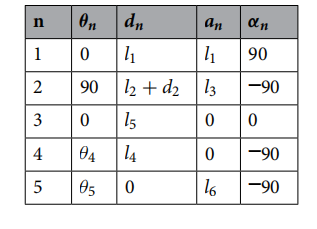

表3 3P2R 龍門機器人 Denavit–Hartenberg (DH) 參數。

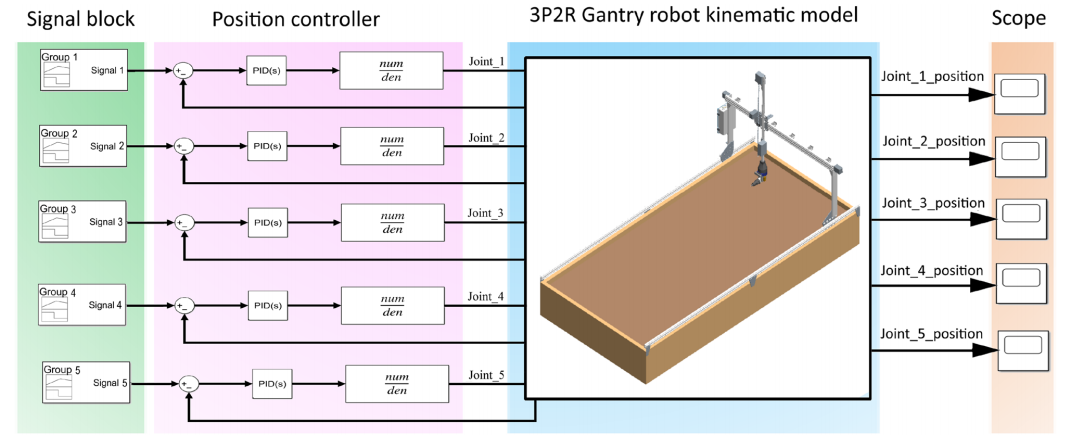

圖13 3P2R 龍門機器人的 Simulink 模型。

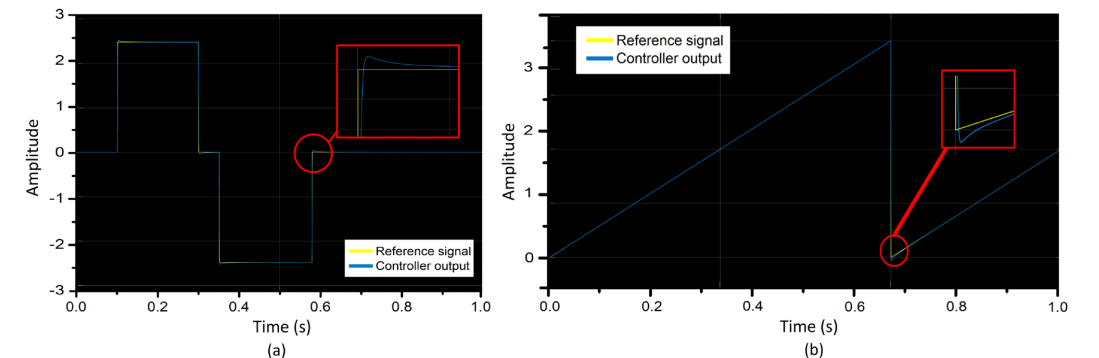

圖14 PID 控制器產生 （a）階躍響應 （b）鋸齒響應。

表4 PID控制器參數。

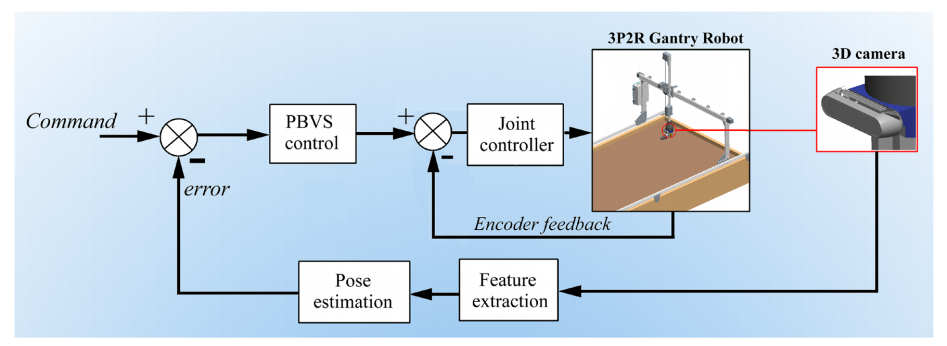

圖15 3P2R龍門機器人基于位置的視覺伺服模型。

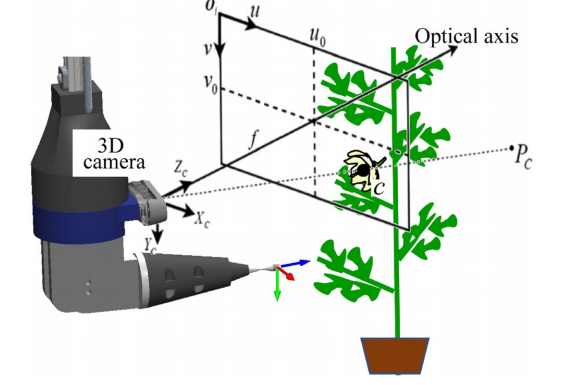

圖16 相機型號。

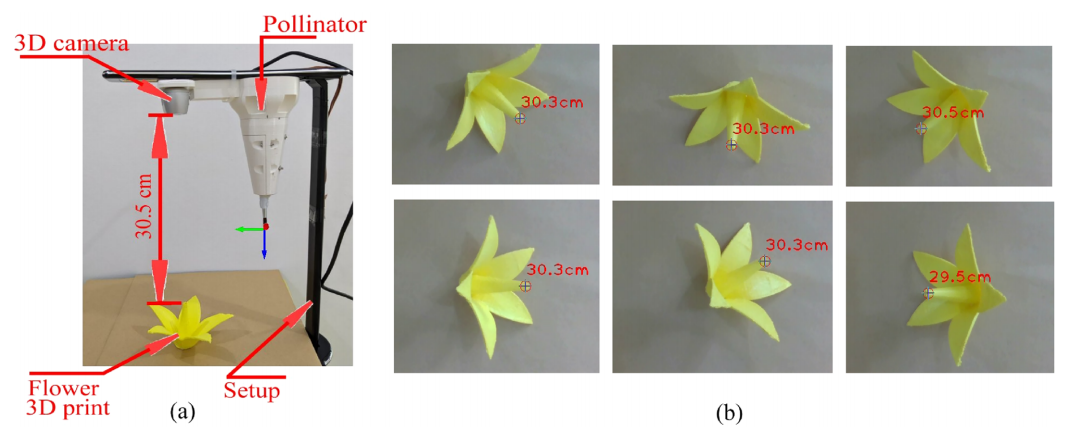

圖17 深度估算結果 （a）實驗室實驗裝置 （b）不同花朵方向的深度估算結果。

圖18 相機機器人校準 （a）ArUco 標記未群集植物群集植物（d,e）校準結果。

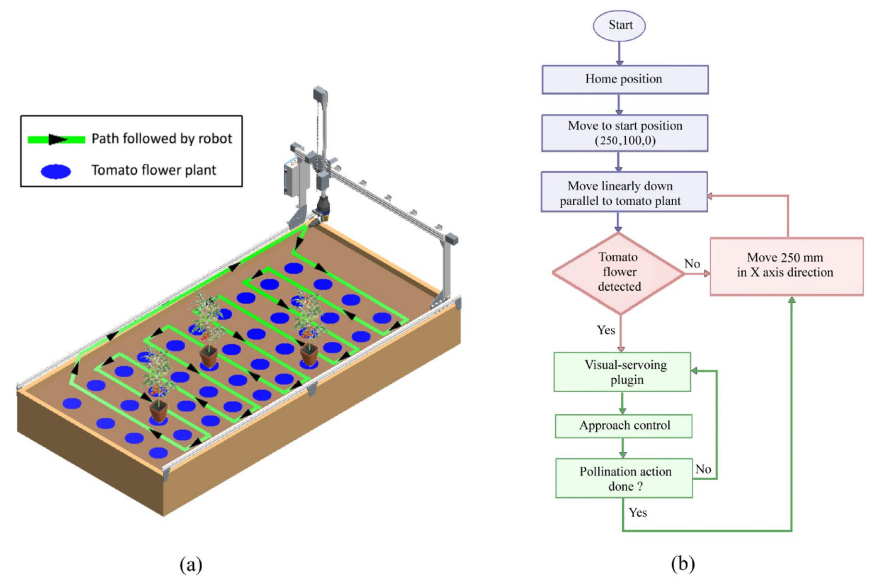

圖19 （a）機器人路徑覆蓋可視化授粉過程中的搜索算法流程圖。

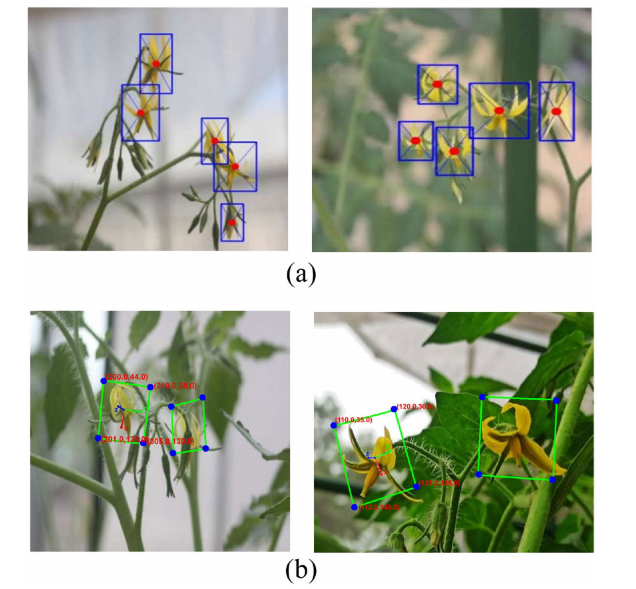

圖20 （a）中心位置檢測 （b）檢測到的花朵的視覺伺服姿態檢測。

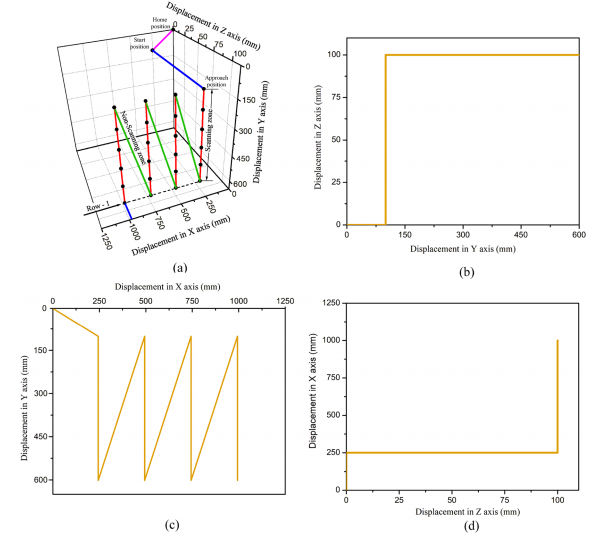

圖21 第一排 3R2P 龍門機器人的軌跡結果授粉器末端效應器的三維軌跡Y-Z 平面 （c）X-Y 平面 （d）Z-X 平面。

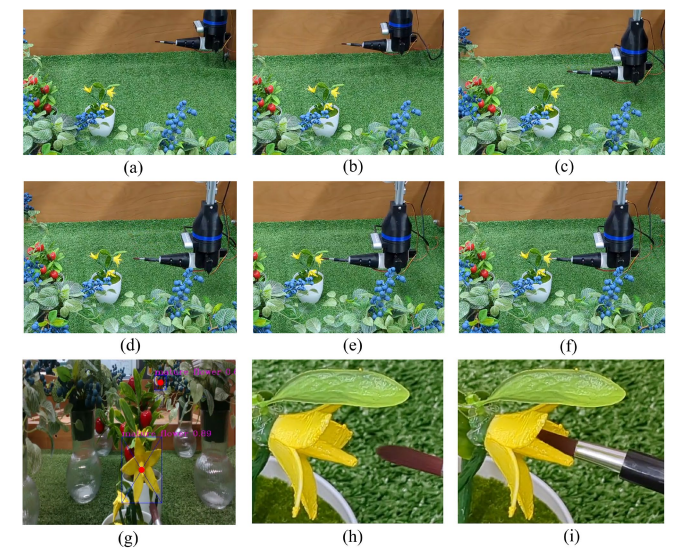

圖22 (a-f) 授粉任務期間的機器人路徑 (g) 番茄花檢測  (h,i) 授粉過程的縮放視圖。
